Planimetria
Planimetria w matematyce oznacza geometrię płaską, ale w praktyce technicznej słowo bywa używane także przy planach, rzutach i pomiarach powierzchni. W takim ujęciu obejmuje elementy przedstawione na płaszczyznach dwuwymiarowych: kształty, wymiary, odległości i powierzchnie.
Planimetria- figury
Planimetria figury dotyczy obiektów widzianych z góry lub przedstawionych na rzucie poziomym. Mogą to być figury geometryczne, pomieszczenia, działki, rzuty kondygnacji albo elementy mapy zasadniczej.
Planimetria- zadania
Zadania z planimetrii polegają na obliczaniu pól, obwodów, skali, wymiarów rzeczywistych, kątów, długości bądź odległości oraz interpretacji rysunku technicznego. Często wymagają połączenia geometrii z czytaniem planu.
Elementy planimetrii
Elementy planimetrii to między innymi rzut poziomy, linie wymiarowe, skala, obrys, granice, symbole, oznaczenia pomieszczeń, powierzchnia użytkowa i dane potrzebne do wykonania obmiaru.
Sprawdź nasze korepetycje:
- korepetycje online
- korepetycje j.polski online
- korepetycje angielski online
- korepetycje fizyka online
- korepetycje chemia online
- korepetycje matematyka matura online
- korepetycje chemia rozszerzona online
Praktyczne objaśnienia i przykłady

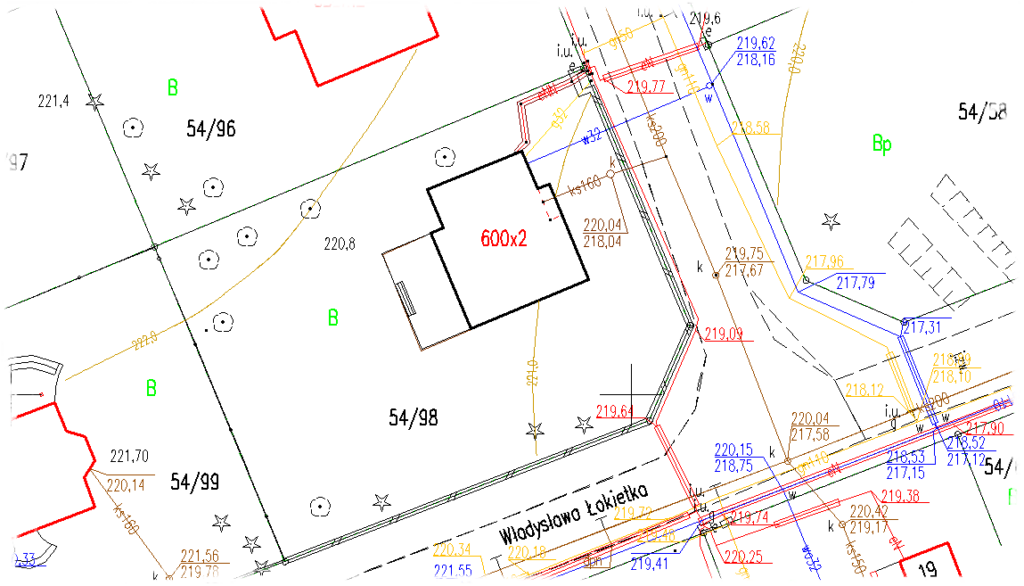

Co zawiera plan sytuacyjny działki
Plan sytuacyjny działki zwykle pokazuje granice działki, usytuowanie budynku, dojścia, dojazdy, odległości od granic, przyłącza, elementy zagospodarowania i relację obiektu do otoczenia. Jest to rysunek w skali, dlatego trzeba umieć odczytywać jego wymiary.
Elementy planimetrii w geodezji
W geodezji elementy planimetrii dotyczą położenia obiektów w rzucie poziomym. Obejmują punkty, linie, granice, budynki, drogi, ogrodzenia, sieci i inne szczegóły widoczne na mapie.
Jak czytać mapę planimetryczną
Mapę planimetryczną czyta się od legendy, skali i orientacji. Następnie analizuje się symbole, linie, granice, opisy oraz odległości. Bez znajomości skali trudno poprawnie przełożyć rysunek na rzeczywiste wymiary.
Planimetria, a pomiary terenu budowlanego
Przy pomiarach terenu budowlanego planimetria pomaga określić położenie elementów w poziomie. Nie opisuje wysokości tak dokładnie jak niwelacja(pomiar poziomu wysokości), lecz odpowiada za układ obiektów na płaszczyźnie.
Składowe planu zagospodarowania przestrzennego
Plan zagospodarowania przestrzennego może zawierać przeznaczenie terenu, linie zabudowy, układ komunikacyjny, ograniczenia, wskaźniki zabudowy i zasady ochrony. Nie jest tym samym co prosty rzut mieszkania, ale także korzysta z przedstawienia przestrzeni na planie.
Różnica między planimetrią a niwelacją
Planimetria dotyczy położenia i wymiarów w rzucie poziomym, a niwelacja różnic wysokości. Najprościej: planimetria odpowiada na pytanie „gdzie na mapie?”, a niwelacja na pytanie „jak wysoko?”.
Planimetria działki do pozwolenia budowlanego
Planimetria działki do pozwolenia budowlanego wiąże się z przygotowaniem rysunków pokazujących usytuowanie obiektu, odległości, układ terenu, uzbrojenie terenu, ogrodzenia granice działki i powiązanie z infrastrukturą budynki czy drogi komunikacyjne. Rysunek techniczny powinien też zawierać wartości pól poszczególnych areałów. Szczegółowy zakres zależy od rodzaju dokumentacji i wynikają bezpośrednio z Prawa Budowlanego.
Jak wykonać pomiar planimetryczny gruntu
Pomiar planimetryczny gruntu wykonuje się przez wyznaczenie punktów, linii i odległości w poziomie. Dane z pomiaru można przenieść na mapę, rzut albo dokumentację techniczną.
Oznaczenia stosowane na rysunkach planimetrycznych:
| Symbol | Znaczenie |
|---|---|
| G | gaz |
| W | wodociąg |
| ks | kanalizacja sanitarna |
| kd | kanalizacja deszczowa |
| eN | energia niskiego napięcia |
| t | telekomunikacja |
Najważniejsze pojęcia powiązane
W tym obszarze często pojawiają się: rzut poziomy, mapa zasadnicza, inwentaryzacja budynku, rzut kondygnacji, powierzchnia użytkowa, dokumentacja techniczna, pomiar powierzchni, rzut architektoniczny, plan sytuacyjny, geodezja, kartografia, skala mapy i obmiar budynku.
Pojęcia do zapamiętania:
• rzut poziomy
• mapa zasadnicza
• inwentaryzacja budynku
• rzut kondygnacji
• powierzchnia użytkowa
• dokumentacja techniczna
• pomiar powierzchni
• rzut architektoniczny
• plan sytuacyjny
• geodezja
• kartografia
• rysunek techniczny
• skala mapy
• obmiar budynku
Podsumowanie
Skład planimetrii zależy od kontekstu. W korepetycjach z matematyki chodzi o figury płaskie, a w dokumentacji technicznej o rzuty, plany, pomiary powierzchni i elementy przedstawione w poziomie.
Najczęściej zadawane pytania (FAQ):
Co wchodzi w skład planimetrii?
W skład planimetrii wchodzą elementy przedstawiane na płaszczyźnie: kształty, granice, wymiary, odległości, powierzchnie i symbole.
Czym jest planimetria mieszkania?
Planimetria mieszkania to rzut pokazujący układ pomieszczeń, ściany, wymiary, drzwi, okna i powierzchnie.
Co zawiera plan mieszkania?
Plan mieszkania zawiera zwykle rozmieszczenie pomieszczeń, wymiary, powierzchnie, ściany, otwory drzwiowe i okienne oraz oznaczenia techniczne.
Jakie pomieszczenia wlicza się do powierzchni użytkowej?
Do powierzchni użytkowej wlicza się pomieszczenia spełniające kryteria użytkowe, ale szczegółowe zasady zależą od przyjętej normy i dokumentacji.
Czym różni się powierzchnia użytkowa od powierzchni całkowitej?
Powierzchnia użytkowa dotyczy części wykorzystywanej zgodnie z przeznaczeniem, a całkowita obejmuje szerszy zakres powierzchni budynku lub lokalu.
Co to jest rzut mieszkania?
Rzut mieszkania to widok układu pomieszczeń z góry, pokazany w skali.
Jak czytać planimetrię mieszkania?
Najpierw sprawdza się skalę, legendę, kierunki, wymiary i oznaczenia, a potem analizuje układ pomieszczeń.
Co oznaczają symbole na planie mieszkania?
Symbole mogą oznaczać drzwi, okna, ściany, instalacje, kierunek otwierania skrzydeł, wymiary i funkcje pomieszczeń.
Czym różni się planimetria od projektu budowlanego?
Planimetria jest rysunkiem lub analizą rzutu, a projekt budowlany to szerszy zestaw dokumentacji technicznej.
Jak obliczyć powierzchnię użytkową mieszkania?
Powierzchnię można obliczyć przez podział rzutu na proste figury, obliczenie ich pól i zsumowanie wyników.
Co to jest powierzchnia netto i brutto w mieszkaniu?
Powierzchnia netto zwykle odnosi się do powierzchni mierzonych po wewnętrznych obrysach, a brutto obejmuje szerszy zakres konstrukcyjny; szczegóły zależą od normy.
Czy balkon wchodzi w skład planimetrii mieszkania?
Balkon może być pokazany na planie mieszkania, ale nie zawsze wlicza się go do powierzchni użytkowej lokalu w ten sam sposób co pomieszczenia wewnętrzne.
